Convoyeur d’alimentation de 1500 mm avec guides réglables
Palettes imbriquées facilement amovible

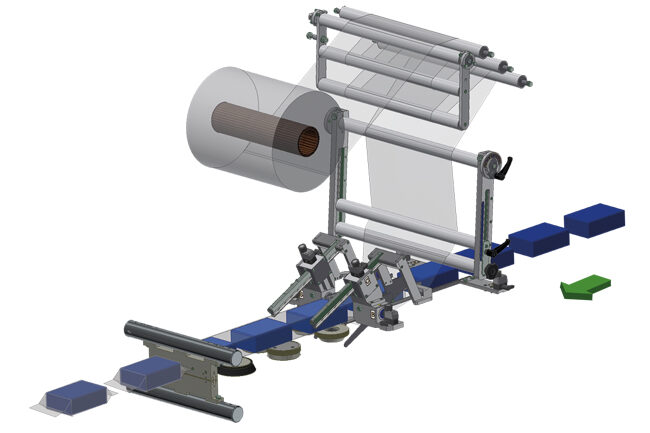

Soudure longitudinale constitué de 3 paires de roues d’entraînement, la première paire tire le film, la deuxième fait la soudure et la troisième plie le film
Ouverture pneumatique des roues de soudure longitudinale
Porte-bobine haute motorisé
Arbre porte-bobine à expansion pneumatique
Convoyeur de sortie produit motorisé
Convoyeur de sortie réglable en hauteur par volant
Soudure transversale avec barre de 250 mm de largeur
Conformateur de film dynamique standard complet avec accessoires
Tiroirs pour collecter les débris de produit sous toute la longueur du convoyeur d’entrée
Configuration moteurs controlés par inverters: convoyeur d’alimentation/porte-bobine/soudeur longitudinal/convoyeur de sortie avec moteurs asynchrones indépendants
Configuration moteurs controlés par drivers : soudeur transversal avec brushless indépendants
Système de contrôle FLXMOD® pourvu de :

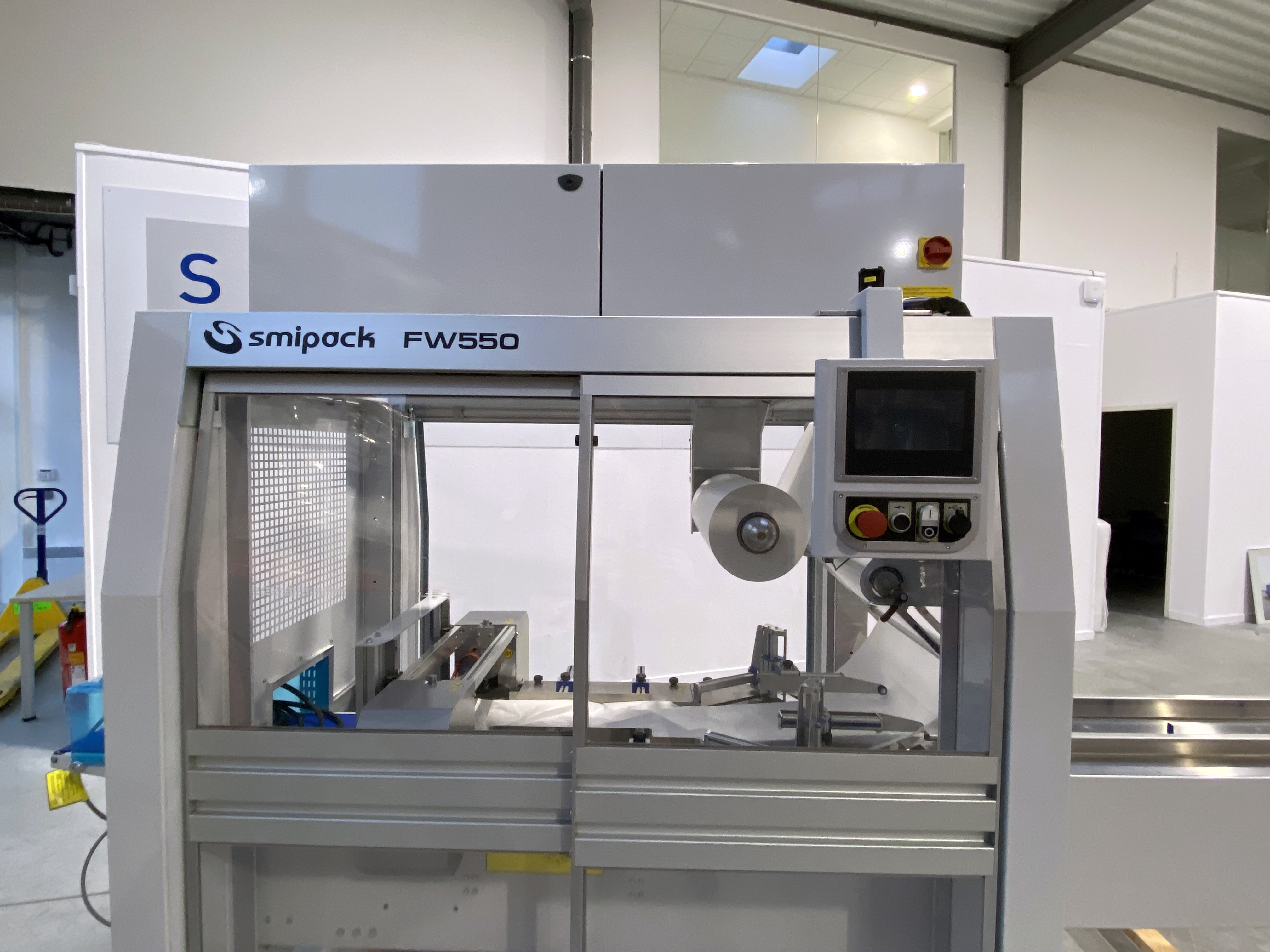

interface opérateur moyennant Panneau PC et moniteur à écran tactile en couleurs 7”pouces wide avec PLC user-friendly
modules de commande IN/OUT pour entrées/sorties digitales, analogiques et contrôle lecture des thermocouples.
Ce système autorise un contrôle tout à fait simple et soigné de toutes les opérations en cours, telles que :
contrôle électronique de la tension du film
trois réglages de la température de soudure, un sur le soudeur longitudinal, un sur le soudeur supérieur transversal et un sur le soudeur inférieur transversal
vitesse des tapis de transport réglable électroniquement
statistiques de processus :
compteur de pièces
production instantanée
rendement machine
Possibilité de mémoriser jusqu’à 50 cycles de travail différents
Bouton d’urgence
Consommation d’énergie réduite
Conformité avec les réglementations CE
Brand
SMIPACK
Caractéristiques
Alimentation électrique 220 – 240 / 380 – 415 V – 3PH + PE / 3PH + N + PE – 50/60 Hz
Puissance électrique 3500 W
Pression de l’air comprimé 6 bar
Barre de soudure 250 mm
Hauteur maximum du produit 80 mm
Production jusqu’à 60** / 120*** ppm*
Dimension maximum de la bobine film 550 – ø 350 mm
Dimensions de la machine 4085 x 1375 mm – h 2155 – 2255 mm
Poids net de la machine 740 kg
(*) Produits par minute. La vitesse indiquée peut changer selon les dimensions du produit, du format du paquet et du type de film utilisé.
(**) Avec une barre de soudure transversale.
(***) Avec deux barres de soudure transversales.
