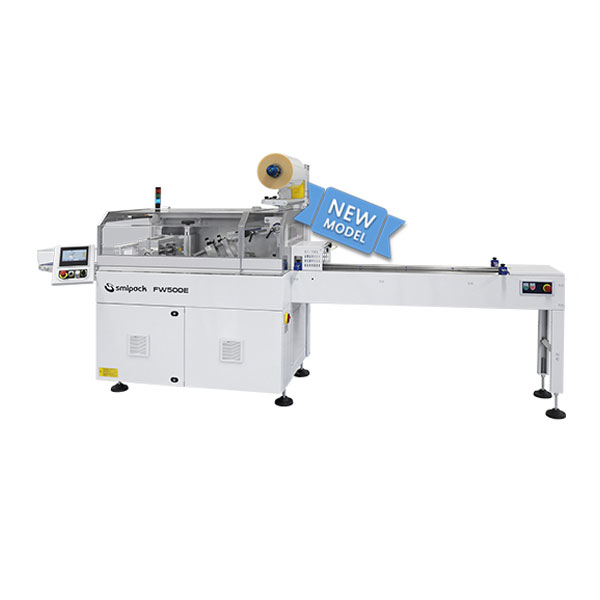

FW500E – Conditionneuse flow pack avec soudure rotative et bobine film haute – secteur entry-level

Soretrac

La nouvelle série FW de conditionneuses automatiques avec système flow pack, conçue selon les plateformes technologiques Industrie 4.0 et IoT (Internet of Things), est la famille de machines qui complète la gamme SMIPACK. La version avec système de soudure à barre rotative se compose de 7 modèles (cinq avec bobine haute, dont trois dédiés au secteur d’entrée de gamme, et deux avec bobine basse) et emballe une large gamme de produits de formes irrégulières et de petites dimensions qui arrivent à la machine en vrac (unidoses) ou déjà groupés (multipack) ; Les produits sont conditionnés dans des paquets réalisés avec un matériau flexible simple ou couplé à une cadence de production maximale de 200 produits/minute (selon le modèle choisi). Les systèmes de soudure et de pliage du film, combinés au conformateur dynamique et ajustable, rendent la régulation du processus sur les modèles FW polyvalente et rapide.

    Je souhaite des informations sur cette machine

    Télécharger notre contrat de service type

    Données techniques

    • Conditionneuse flow pack bobine haute
    • Système de soudure à barre rotative
    • Surfaces de glissement produites en AISI304
    • Convoyeur d’alimentation avec guides réglables et palettes imbriquées facilement amovible
    • Soudure longitudinale constitué de 2 paires de roues d’entraînement, la première paire tire le film et la deuxième fait la soudure
    • Ouverture pneumatique des roues de soudure longitudinale
    • Porte-bobine haute embrayage mécanique
    • Arbre porte-bobine à expansion pneumatique
    • Conformateur de film dynamique standard, avec indicateur de position à affichage numérique
    • Soudure transversale avec barre de 250mm de largeur
    • Variation position de l’hauteur barre de soudure par volant
    • Convoyeur de sortie produit motorisé et réglable en hauteur par volant
    • Tiroirs pour collecter les débris de produit sous toute la longueur du convoyeur d’entrée
    • Dispositif de centrage de film imprimé, no product – no bag, et capteur de fin de bobine de film inclus
    • Configuration moteurs controlés par inverters: convoyeur d’alimentation/ soudeur longitudinal/convoyeur de sortie avec moteurs asynchrones indépendants
    • Configuration moteurs controlés par drivers: soudeur transversal avec moteur brushless
    • Arrêt machine en phase
    • Système de contrôle FLXMOD® pourvu de :
      • interface opérateur moyennant Panneau PC et moniteur à écran tactile en couleurs 7”pouces wide avec PLC user-friendly
      • modules de commande IN/OUT pour entrées/sorties digitales, analogiques et contrôle lecture des thermocouples.
    • Ce système autorise un contrôle tout à fait simple et soigné de toutes les opérations en cours, telles que :
      • contrôle électronique de la tension du film
      • réglage de la hauteur du produit mémorisable par programme
      • deux réglages de la température de soudure: un sur le soudeur longitudinal et un sur le soudeur transversal
      • vitesse des tapis de transport réglable électroniquement
      • statistiques de processus :
        • compteur de pièces
        • production instantanée
        • rendement machine
    • Possibilité de mémoriser jusqu’à 50 cycles de travail différents
    • Bouton d’urgence
    • Consommation d’énergie réduite
    • Conformité avec les réglementations CE

    Brand

    SMIPACK

    Caractéristiques

    Alimentation électrique 220 – 240 V – 1PH+N+PE – 50/60 Hz
    Puissance électrique 2650 W
    Pression de l’air comprimé 6 bar
    Barre de soudure 250 mm
    Hauteur maximum du produit 100 mm
    Production jusqu’à 120 ppm*
    Dimension maximum de la bobine film 500 – ø 300 mm
    Dimensions de la machine 3705 x 930 mm – h 1590 – 1690 mm
    Poids net de la machine 440 kg

    (*) Produits par minute. La vitesse indiquée peut changer selon les dimensions du produit, du format du paquet et du type de film utilisé.
    (**) Avec une barre de soudure transversale.
    (***) Avec deux barres de soudure transversales.

    Opérations

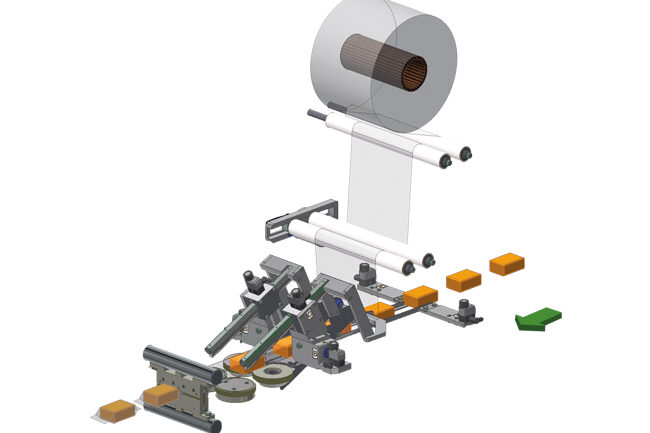

    fw entrylevel 500
