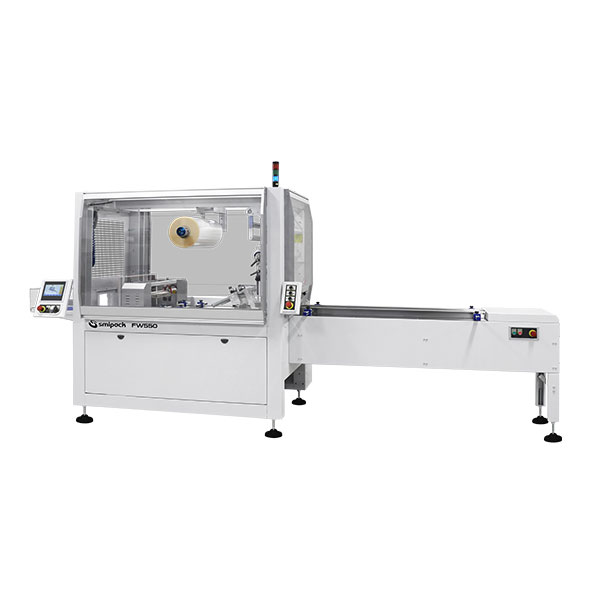

FW550 – Conditionneuse flow pack avec soudure rotative et bobine film haute

Soretrac

La nouvelle série FW de conditionneuses automatiques avec système flow pack, conçue selon les plateformes technologiques Industrie 4.0 et IoT (Internet of Things), est la famille de machines qui complète la gamme SMIPACK. La version avec système de soudure à barre rotative se compose de 6 modèles (quatre avec bobine haute et deux avec bobine basse) et emballe une large gamme de produits de formes irrégulières et de petites dimensions qui arrivent à la machine en vrac (unidoses) ou déjà groupés (multipack) ; les produits sont conditionnés dans des paquets réalisés avec un matériau flexible simple ou couplé à une cadence de production maximale comprise entre 60 et 200 produits/minute (selon le modèle choisi).

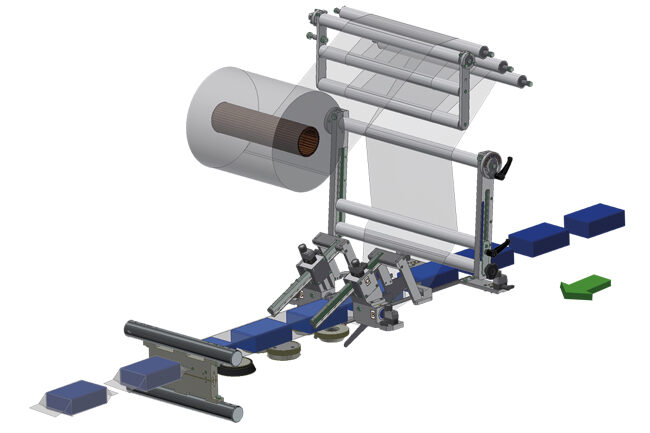

Grâce aux trois paires de roues avec ouverture pneumatique, qui effectuent le traînage, la soudure longitudinal et le pliage du film, et au conformateur dynamique ou réglable complet avec accessoires, l’opération d’emballage dans les nouveaux modèles FW est simple et rapide.

    Je souhaite des informations sur cette machine

    Télécharger notre contrat de service type
    Catégorie :

    Données techniques

    • Conditionneuse flow pack bobine haute
    • Système de soudure à barre rotative
    • Surfaces de glissement produites en AISI304
    • Convoyeur d’alimentation de 1500 mm avec guides réglables
    • Palettes imbriquées facilement amovible
    • Soudure longitudinale constitué de 3 paires de roues d’entraînement, la première paire tire le film, la deuxième fait la soudure et la troisième plie le film
    • Ouverture pneumatique des roues de soudure longitudinale
    • Porte-bobine haute motorisé
    • Arbre porte-bobine à expansion pneumatique
    • Convoyeur de sortie produit motorisé
    • Convoyeur de sortie réglable en hauteur par volant
    • Soudure transversale avec barre de 250 mm de largeur
    • Conformateur de film dynamique standard complet avec accessoires
    • Tiroirs pour collecter les débris de produit sous toute la longueur du convoyeur d’entrée
    • Configuration moteurs controlés par inverters: convoyeur d’alimentation/porte-bobine/soudeur longitudinal/convoyeur de sortie avec moteurs asynchrones indépendants
    • Configuration moteurs controlés par drivers : soudeur transversal avec brushless indépendants
    • Système de contrôle FLXMOD® pourvu de :
      • interface opérateur moyennant Panneau PC et moniteur à écran tactile en couleurs 7”pouces wide avec PLC user-friendly
      • modules de commande IN/OUT pour entrées/sorties digitales, analogiques et contrôle lecture des thermocouples.
    • Ce système autorise un contrôle tout à fait simple et soigné de toutes les opérations en cours, telles que :
      • contrôle électronique de la tension du film
      • trois réglages de la température de soudure, un sur le soudeur longitudinal, un sur le soudeur supérieur transversal et un sur le soudeur inférieur transversal
      • vitesse des tapis de transport réglable électroniquement
        • statistiques de processus :
        • compteur de pièces
        • production instantanée
        • rendement machine
    • Possibilité de mémoriser jusqu’à 50 cycles de travail différents
    • Bouton d’urgence
    • Consommation d’énergie réduite
    • Conformité avec les réglementations CE

    Brand

    SMIPACK

    Opérations

    fw rotativa sopra

    Caractéristiques

    Alimentation électrique 220 – 240 / 380 – 415 V – 3PH + PE / 3PH + N + PE – 50/60 Hz
    Puissance électrique 3500 W
    Pression de l’air comprimé 6 bar
    Barre de soudure 250 mm
    Hauteur maximum du produit 80 mm
    Production jusqu’à 60** / 120*** ppm*
    Dimension maximum de la bobine film 550 – ø 350 mm
    Dimensions de la machine 4085 x 1375 mm – h 2155 – 2255 mm
    Poids net de la machine 740 kg

    (*) Produits par minute. La vitesse indiquée peut changer selon les dimensions du produit, du format du paquet et du type de film utilisé.
    (**) Avec une barre de soudure transversale.
    (***) Avec deux barres de soudure transversales.
