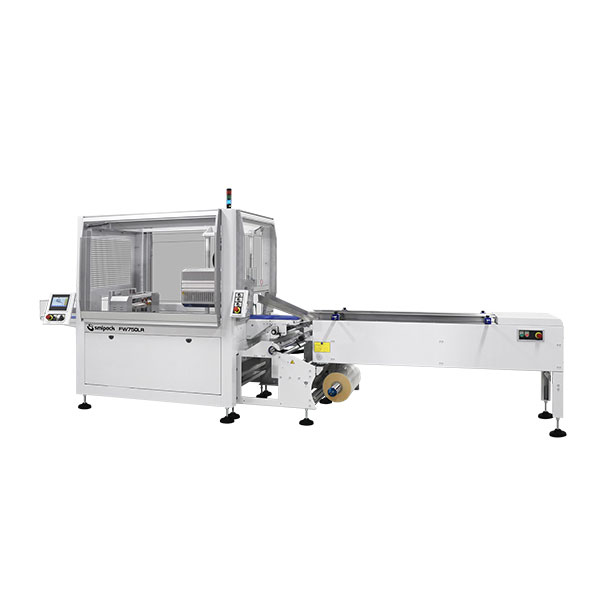

FW750LR – Conditionneuse flow pack avec soudure rotative et bobine film basse
Soretrac
La nouvelle série FW de conditionneuses automatiques avec système flow pack, conçue selon les plateformes technologiques Industrie 4.0 et IoT (Internet of Things), est la famille de machines qui complète la gamme SMIPACK. La version avec système de soudure à barre rotative se compose de 6 modèles (quatre avec bobine haute et deux avec bobine basse) et emballe une large gamme de produits de formes irrégulières et de petites dimensions qui arrivent à la machine en vrac (unidoses) ou déjà groupés (multipack) ; les produits sont conditionnés dans des paquets réalisés avec un matériau flexible simple ou couplé à une cadence de production maximale comprise entre 60 et 200 produits/minute (selon le modèle choisi).
Grâce aux trois paires de roues avec ouverture pneumatique, qui effectuent le traînage, la soudure longitudinal et le pliage du film, et au conformateur dynamique ou réglable complet avec accessoires, l’opération d’emballage dans les nouveaux modèles FW est simple et rapide.
Convoyeur d’alimentation de 2000 mm avec guides réglables
Convoyeur de chargement produit avec tapis (système à palette en option)
Convoyeur d’entrée amovible pour faciliter le nettoyage
Soudure longitudinale constitué de 3 paires de roues d’entraînement, la première paire tire le film, la deuxième fait la soudure et la troisième plie le film
Ouverture pneumatique des roues de soudure longitudinale
Porte-bobine basse motorisé
Arbre porte-bobine à expansion pneumatique
Convoyeur de sortie produit motorisé
Convoyeur de sortie réglable en hauteur par volant
Soudure transversale avec barre de 350 mm de largeur
Conformateur de film réglable standard complet avec accessoires
Variation position de l’hauteur barre de soudure au moyen d’un moteur, mémorisable par programme (center seal)
Variation position de l’hauteur du soudeur longitudinal au moyen d’un moteur, mémorisable par programme (center seal)
Tiroirs pour collecter les débris de produit sous toute la longueur du convoyeur d’entrée
Configuration moteurs controlés par inverters: porte-bobine/convoyeur de sortie avec moteurs asynchrones indépendants
Configuration moteurs controlés par drivers: convoyeur d’entrée/convoyeur intermédiaire/soudeur transversal/soudeur longitudinal avec brushless indépendants
Arrêt machine en phase
Système de contrôle FLXMOD® pourvu de :
interface opérateur moyennant Panneau PC et moniteur à écran tactile en couleurs 7”pouces wide avec PLC user-friendly
modules de commande IN/OUT pour entrées/sorties digitales, analogiques et contrôle lecture des thermocouples.
Ce système autorise un contrôle tout à fait simple et soigné de toutes les opérations en cours, telles que :
contrôle électronique de la tension du film
réglage de la hauteur du produit mémorisable par programme
trois réglages de la température de soudure, un sur le soudeur longitudinal, un sur le soudeur supérieur transversal et un sur le soudeur inférieur transversal
vitesse des tapis de transport réglable électroniquement
statistiques de processus :
compteur de pièces
production instantanée
rendement machine
Possibilité de mémoriser jusqu’à 50 cycles de travail différents
Bouton d’urgence
Consommation d’énergie réduite
Conformité avec les réglementations CE
Brand
SMIPACK

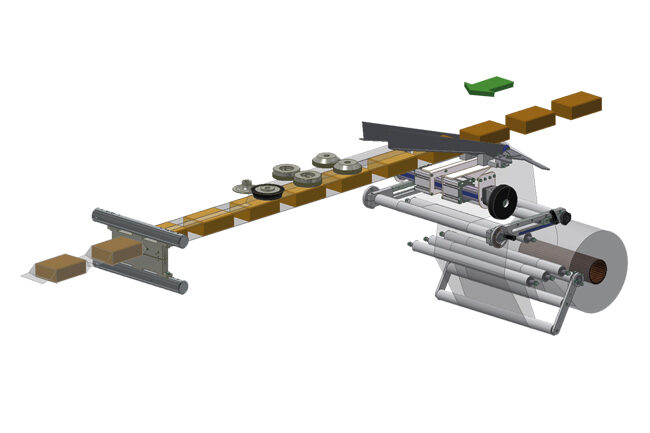

Opérations
Caractéristiques
Alimentation électrique 220 – 240 / 380 – 415 V – 3PH + PE / 3PH + N + PE – 50/60 Hz
Puissance électrique 5900 W
Pression de l’air comprimé 6 bar
Barre de soudure 350 mm
Hauteur maximum du produit 120 mm
Production jusqu’à 100 ppm*
Dimension maximum de la bobine film 750 – ø 350 mm
Dimensions de la machine 4805 x 1580 mm – h 2155 – 2255 mm
Poids net de la machine 900 kg
