Données techniques

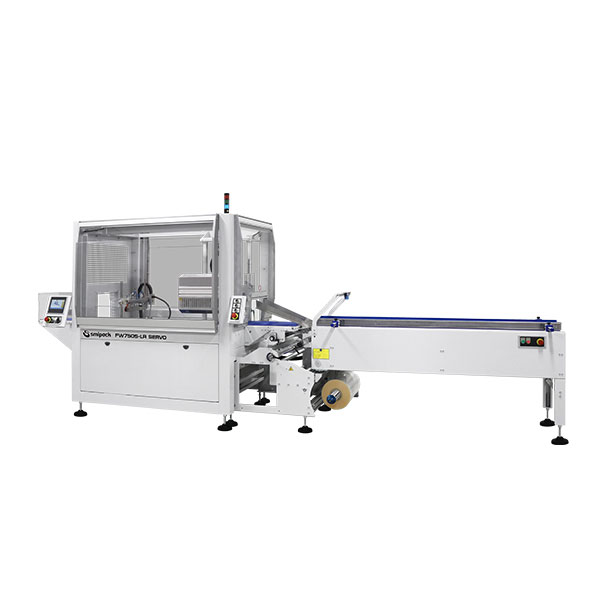

- Conditionneuse flow pack bobine basse
- Cycle de travail en continu (box motion) par came électronique autoconfigurante
- Surfaces de glissement produites en AISI304 (système à palette en option)
- Convoyeur d’alimentation de 2000 mm avec guides réglables
- Convoyeur de chargement produit avec tapis (système à palette en option)
- Convoyeur d’entrée amovible pour faciliter le nettoyage
- Soudure longitudinale constituée de 3 paires de roues d’entraînement, la première paire tire le film, la deuxième fait la soudure et la troisième plie le film
- Ouverture pneumatique des roues de soudure longitudinale
- Porte-bobine basse motorisée
- Arbre porte-bobine à expansion pneumatique
- Convoyeur de sortie produit motorisé
- Soudure transversale avec barre de 350 mm de largeur
- Conformateur de film réglable standard complet avec accessoires
- Variation position de l’hauteur barre de soudure au moyen d’un moteur, mémorisable par programme (sceau central)
- Variation position de l’hauteur du soudeur longitudinal au moyen d’un moteur, mémorisable par programme (sceau central)
- Tiroirs pour collecter les débris de produit sous toute la longueur du convoyeur d’entrée
- Configuration moteurs controlés par inverters: porte-bobine avec moteur asynchrone indépendant
- Configuration moteurs controlés par drivers : convoyeur d’entrée/convoyeur intermédiaire/convoyeur à la sortie/soudeur transversal/soudeur longitudinal/mouvement translant de la barre transversale avec brushless indépendants
- Arrêt machine en phase
- Système de contrôle FLXMOD® pourvu de :
- interface opérateur envoyé Panneau PC et moniteur à écran tactile en couleurs 7”pouces wide avec PLC user-friendly
- modules de commande IN/OUT pour entrées/sorties digitales, analogiques et contrôle lecture des thermocouples.
- Ce système autorise un contrôle tout à fait simple et soigné de toutes les opérations en cours, telles que :
- contrôle électronique de la tension du film
- réglage de la hauteur du produit mémorisable par programme
- trois réglages de la température de soudure, un sur le soudeur longitudinal, un sur le soudeur supérieur transversal et un sur le soudeur inférieur transversal
- vitesse des tapis de transport réglable électroniquement
- statistiques de processus :
- compteur de pièces
- production instantanée
- machine à rendements
- Possibilité de mémoriser jusqu’à 50 cycles de travail différents
- Bouton d’urgence
- Consommation d’énergie réduite
- Conformité avec les réglementations CE
–
