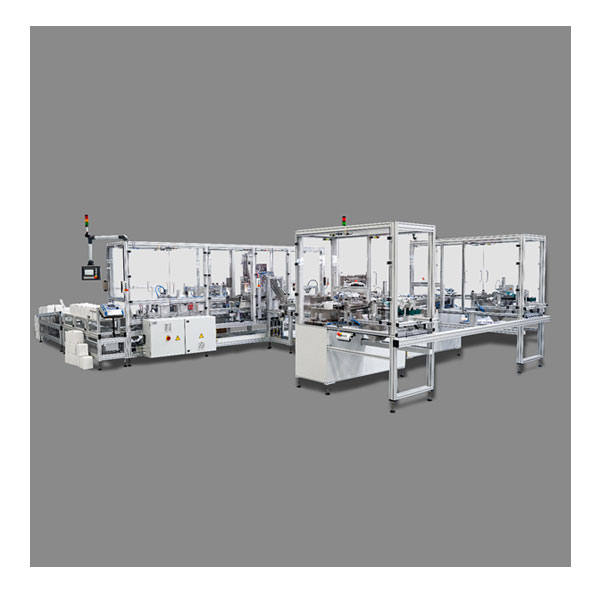

Ligne d’emballage automatique de masques de protection respiratoire FFP

Application
Les masques de protection respiratoire FFP2 sont transférés depuis la machine en amont, alignés et empilés. Les masques de protection respiratoire sont ensuite transférés dans le système d’emballage Flowpack et emballés dans des sachets en plastique pré-imprimés. Le nombre exact de sachets en plastique souhaités est ensuite transféré dans le carton, emballé automatiquement puis imprimé en continu avec les données de production correspondantes.

Avantage
La ligne d’emballage automatique permet de réaliser l’ensemble du processus d’emballage sans opération manuelle, depuis le transfert des masques FFP2 jusqu’à leur emballage final en passant par leur empilage et le scellage des sachets. Ceci assure un processus de fabrication entièrement automatique et hygiénique.

    Je souhaite des informations sur cette machine

    Télécharger notre contrat de service type

    Données techniques

    Description de la fonction
    Les masques de protection respiratoire FFP2 sont transférés depuis le magasin vertical de la machine en amont par une courroie supérieure et une courroie inférieure, amenés dans le module de rotation et disposés horizontalement sur le convoyeur de transfert. De là, les masques FFP2 sont alignés sur un convoyeur à tasseaux, regroupés puis transférés sur le convoyeur à tasseaux de l’emballeuse. Les masques FFP2 sont ensuite scellés dans des sachets en plastique imprimés et déposés sur le convoyeur de sortie. Là, le nombre de masques souhaité est rassemblé dans un conduit de regroupement spécial puis transféré dans un conduit de transfert. La pile de masques est poussée depuis le conduit de transfert jusque dans le carton déjà aligné.
    Sur la station en amont, le carton plat déjà encollé est retiré du magasin par un système Pick + Place à ventouses, aligné lors du retrait et placé dans la station de remplissage. Le carton rempli depuis le conduit de transfert est ensuite synchronisé sur la chaîne de transport et fermé par un dispositif de fermeture pneumatique. Dans cette zone, notre margeur à friction Joker Eco intégré distribue une fiche complémentaire dans le carton. Après la fermeture, le système d’impression imprime les données de production correspondantes sur le carton, puis le carton est transféré sur le convoyeur de sortie.



    Opérations

    ligne emballage 1

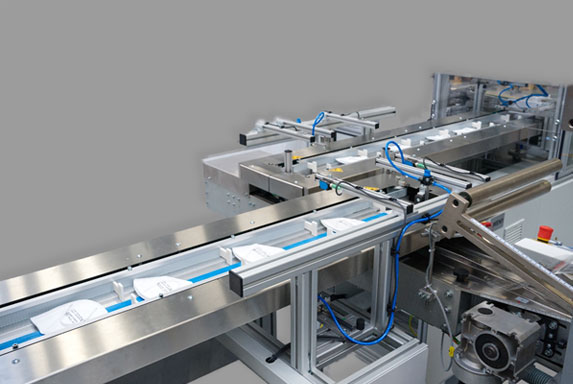

    Section de transport

    ligne emballage 2

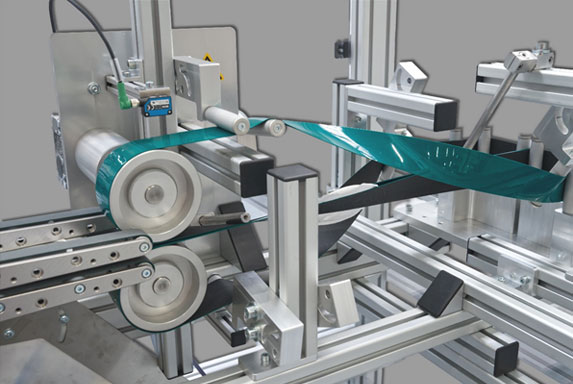

    Module de retournement

    Caractéristiques

    Produits : masques de protection respiratoire FFP2
    Formats : env. 126 x 115 mm sans emballage, env. 160 x 180 mm avec emballage
    Étui pliant aligné rempli de 20 masques FFP2
    Vitesse de distribution : 70 masques / min, soit environ 4 emballages / min.

    Options
    Système de caméra, unité d’expulsion

    Modèles spéciaux
    Nous serons heureux de développer pour vous un concept adéquat et de vous proposer la solution qui vous convient. Contactez notre équipe de développement de projet pour découvrir toutes les possibilités.
