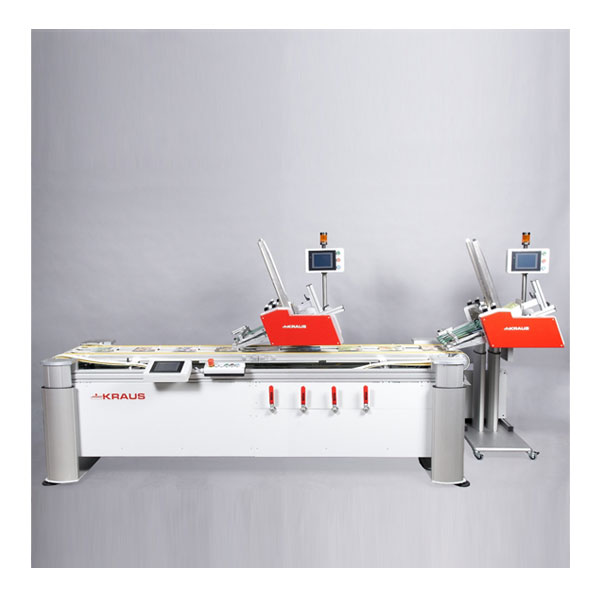

Machine 2 en 1 – Bande à dépression et machine d’assemblage

Utilisation
Dépilage d’un produit support sur bande à dépression et dépose précise d’un produit complémentaire par le biais d’un deuxième margeur servo.

Avantages
Aussi bien les margeurs que la bande à dépression, montés sur support réglable, peuvent être réglés et ajustés électriquement en hauteur de façon à atteindre un niveau de travail ergonomique. La bande d’aspiration peut ainsi être reliée en ligne à tous types de machines en amont. Un simple changement de courroies de la bande de transport à dépression permet sa transformation en bande à sabots qui peut assurer ainsi un équerrage parfait des produits. Les courroies de transport sont facilement réglables latéralement et autorisent ainsi une adaptation précise aux différents formats. Il est également possible d’effectuer un changement de courroies rapide grâce aux courroies disponibles en différentes largeurs.

    Je souhaite des informations sur cette machine

    Télécharger notre contrat de service type

    Données techniques

    Descriptif de fonctionnement
    Le margeur à friction JoKer-Servo débite de façon frontale le produit support sur la bande à dépression avec une grande précision et en fonctionnement continu. Il peut s’agir de magazines, de cartons ou tout autre produit imprimé ou plié. Une dépose de colle peut être effectuée par un dispositif d’encollage à chaud. Lors du passage du produit un deuxième margeur à friction JoKer-Servo dépose ensuite un autre produit de manière précise à l’endroit choisi. La synchronisation des vitesses est faite par un encodeur. Les produits assemblés par collage peuvent ensuite être transférés vers une ligne de transformation ou d’emballage, ou sur un convoyeur à écailles.

    Opérations

    machine 2 en 1 op

    Détail pistes d’aspiration

    Les pistes d’aspiration peuvent être réglées individuellement avec les vannes d’arrêt spéciales pour être activées ou désactivées.
    La pompe à vide est équipée d’un silencieux afin d’éviter toute nuisance sonore.
    Les margeurs servo sont conçus comme modules individuels de manière à permettre une adjonction à différents équipements.

    Caractéristiques

    Formats : mini. 60 x 60 mm, maxi. 300 x 350 mm (en fonction de la largeur de dépose)
    Largeur d’utilisation de la bande à dépression : 500 mm
    Vitesse maxi. : 150 m/minute, selon type de produit
    Possibilité de fonctionnement intermittent ou en continu
    Commande par automate programmable avec connexions correspondantes
    2 – 3 stations de dépose, extensible pratiquement à volonté
    Intégration possible d’un système d’encollage à chaud, d’étiqueteuses ou systèmes similaires.

    Exécutions spéciales
    Nous vous proposons de développer un concept approprié pour solutionner votre projet spécifique et vous invitons à consulter notre Bureau d’études pour discuter des possibilités de réalisation.
