TSC 120

Application
Ce module a été spécialement développé pour l’industrie alimentaire et permet de travailler à partir de rouleaux.
Le produit est déroulé depuis le rouleau et la découpe est cannelée/rainurée par des roues à rainurer adaptées. Après le rainurage, le produit est amené sous la lame de découpe et coupé à la longueur prédéfinie. La découpe est ensuite transférée dans la machine d’usinage suivante.

Avantage
Les temps de préparation réduits et la commande flexible permettent de réaliser des découpes très variées. Le transport au moyen de courroies spéciales assure un transport sûr et des longueurs de coupe exactes même avec des matériaux et compositions de surface différents. Le montage sur un côté assure une bonne accessibilité.

    Je souhaite des informations sur cette machine

    Télécharger notre contrat de service type

    Données techniques

    Description de la fonction
    L’article sans fin est déroulé depuis le rouleau par l’entraînement, puis introduit dans le module de transport par le dispositif de redirection. Le produit peut alors être cannelé/rainuré par différentes roues à rainurer. Le servomoteur à haute précision amène ensuite le produit sous la lame de coupe, et le produit est coupé à la longueur prédéfinie. La commande permet de réaliser différentes longueurs.
    La découpe est transportée dans la sortie, et distribuée de façon synchronisée selon les exigences de la machine principale.

    Opérations

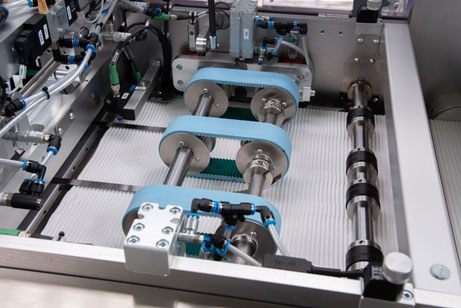

    tcs 120 1

    Caractéristiques

    Formats : min. 60 x 60 mm, max. 475 x 500 mm
    Vitesse : selon le format, jusqu’à 120 cycles par minute
    Fonctionnement synchronisé ou en continu
    Entraînement par un servomoteur de haute précision
    Commande programmable avec interfaces adaptées

    Options
    Magasin à rouleau étendu
    Deuxième magasin à rouleau avec unité d’épissurage
    Affichages/Voyants : affichage visuel avec différentes couleurs ou signal sonore

    Modèles spéciaux
    Nous serons heureux de développer pour vous un concept adéquat et de vous proposer la solution qui vous convient. Contactez notre équipe de développement de projet pour découvrir toutes les possibilités.
