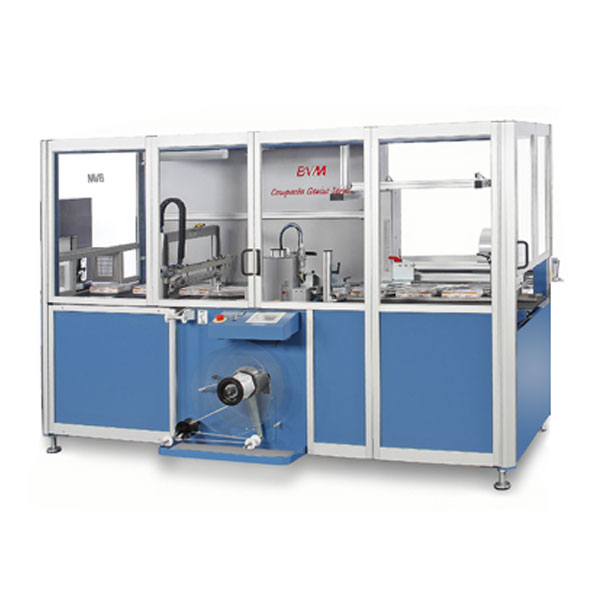

Emballeuse automatique intégrale BVM Type COMPACTA GENIUS
Soretrac
La Compacta Genius Servo pour l’emballage entièrement automatique. Cette machine en ligne à contrôle par cellules photo-électriques peut être alimentée manuellement ou entièrement automatiquement. Le domaine d’application concerne l’emballage de boîtes, de logiciels et de produits médiatiques, d’articles d’imprimerie comme par ex. des livres à couverture rigides, de lots et d’autres produits. Grâce à sa construction mécanique simple, la machine est abordable malgré l’utilisation de la technologie de servo-entraînement.
Les systèmes d’alimentation BVM permettent des cadences élevées allant jusqu’à 150 cycles par minute. L’alimentation peut consister en une bande de cadencement, un convoyeur à rouleaux d’accumulation ou une chaîne à taquets.*Un système de soudage à chauffe permanente permet l’utilisation de tous les types courants de film, tel que les polyéthylènes, les polypropylènes (OPP, CPP), les polyoléfines et les PVC.
* en fonction du type de machine, du produit et de l’équipement
La conjugaison polyoléfine et couteau de séparation BVM permet d’obtenir des soudures extrêmement fines.
Les réglages simples sans manivelle et le maniement aisé des différents éléments garantissent des temps de réglage des formats réduits et une haute sécurité de production.
Cadencement des produits flexible par barrière de cellules photo-électriques
Alimentation, selon les cas en manuel, directement depuis la machine en amont ou par un système d’alimentation
Equipé de série d’une commande par automate programmable, Profibus et axes servo
Soudure transversale en continu, système accompagnant
Barres de soudure à mouvement contraire, couteau de découpe intégré, entraînement par servo-moteurs, hauteur de passage réglable sans palier
Soudure longitudinale à commande pneumatique. Dispositif d’ouverture pour dépose facile du film
Système de soudure à chauffe permanente et sans entretien
Plaques presse-film au niveau de la guillotine de soudure transversale avec détection des produits
Ecran tactile en guise de pupitre de commande, display couleur et graphique de guidage pour l’opérateur, affichage texte sur display
Changement de format automatique y compris le niveau de soudure à partir de la mémoire produit
Mémoire pour 100 formats produits et paramètres, vitesses et températures de soudure
Longueur sachet et longueur du pas d’accompagnement de la barre de soudure réglable sans palier au niveau de l’écran tactile
Entrainement principal réglable sans palier, commande par BUS-Système en fonctionnement MASTER-SLAVE avec axes servo
Longueur pas d’accompagnement commandée par servo-moteur
Les vitesses de tous les entraînements sont réglables par variateur de fréquence
Dispositif d’enroulement de film avec contrôle de déchirement du film
Bouton de sélection pour sens de rotation débit film gauche / droite, y compris contrôle de fin de bobine
Répartiteur des chutes mécanique avec un grand enrouleur de chutes.
Bande de transport amovible pour l’enfilage des bobines
Bande de transport d’évacuation à vitesse réglable en deux points par variateur de fréquence (longueur d’accompagnement et de transport)
Habillage de protection en profilés aluminium/Polycarbonat et contacts de sécurité au niveau des portes pliantes
Les équipements BVM sont conformes aux normes CE en vigueur.
Les machines BVM répondent aux nouvelles normes EN ISO 13849-1 ainsi qu’aux normes machines 2006/42/EG et aux normes électromagnétiques 2004/108/EG.
Brand
BVM

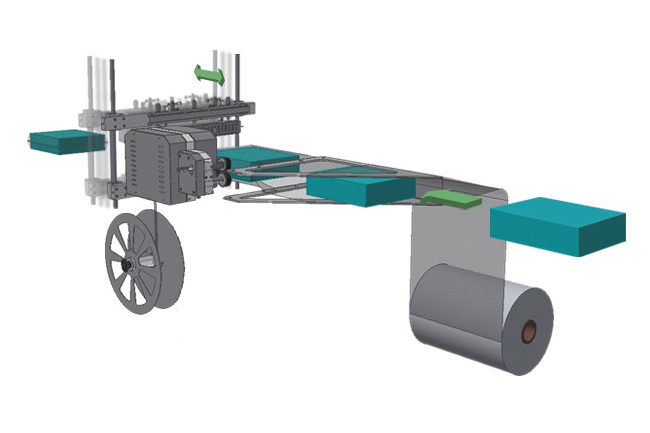

Opérations
Caractéristiques
Guillotine de soudure transversale : 500 mm – système de soudure accompagnante
Soudure longitudinale : en continu
Hauteur de passage : 150 mm
Largeur bande de transport : 400 mm
Cadence : jusqu’à 140 cycles/minute*
Tableau de commande standard : à gauche (à droite sur demande en supplément)
Laize du film : maxi 650/650 film dossé
Diamètre bobine de film : maxi 400 mm
Raccordement électrique : 400 VDS, 50 Hz avec Terre et neutre
Commande électrique Software : Siemens TIA
Commande électrique Hardware : Siemens S 7 -1500
Raccordement pneumatique : 6 bars – diamètre 9 mm
Puissance de raccordement : env. 12.5 kVA
Peinture standard : RAL 5007 – bleu brillant
Bâti convoyeur + tôles de protection : RAL 7004 – gris
Autres couleurs possibles sur demande préalable
Niveau Hauteur de travail (de série) : 850 50 mm
* La cadence de la machine est tributaire de ses équipements, de la nature des produits et du type de film
* La largeur de la barre de soudure peut varier dans ce cas
