Données techniques
- Fardeleuse automatique à lancement de film avec entrée en ligne
- Portes de protection coulissantes avec dispositif de décélération
- Formation du paquet avec groupage automatique
- Entrée du produit orienté par triage électromécanique oscillant

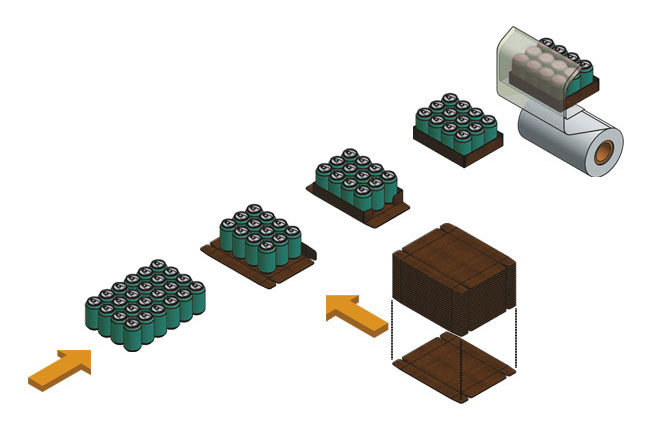

- Dispositif pour l’insertion de barquette :
- enlèvement par dispositif de préhension pneumatique
- magasin cartons 300 pièces
- dimensions carton min. 200×120 mm max 600×400 mm
- dimension barquette min 150×60 mm max 500×320 mm
- dimensions rabats de la barquette min 30 mm max 80 mm
- épaisseur cartons min 2,5 mm max 3,5 mm
- transport carton motorisé, auto centrant, contrôlé par inverter et encoder
- insertion carton sous le paquet de type mécanique contrôlé par inverter et encoder, synchronisé électroniquement avec l’arrivée des produits
- système d’application de colle thermo fusible
- Modalité de travail: seul film ou film + barquette
- Tunnel à double chambre
- Convoyeur d’entrée en ligne à vitesse variable contrôlé par inverter
- Bande entrée frontale largeur 500 mm
- Machine disponible avec côté opérateur droit ou gauche
- Entrée multivoies
Photocellules changement de vitesse bande entrée, présence produit, accumulation/contrôle voies, obstruction en entrée, séparation, enroulement film, obstruction sortie tunnel et accumulation sortie, inclus - Guides entrées réglables
- Séparateur à chaîne contrôlé par inverter et encoder
- Déroulement motorisé de la bobine inférieur contrôlé par inverter et potentiomètre
- Mandrin porte bobine avec blocage pneumatique
- Soudeuse manuelle bobines
- Coupe du film au moyen d’une lame froide, pneumatique
- Cycle de coupe intermittente
- Déroulement film contrôlé par servomoteur brushless
- Enveloppement paquet contrôlé par servomoteur brushless
- Auto configuration séparation et enveloppement du paquet
- Convoyeur de connexion à vitesse variable contrôlé par inverter et encoder
- Pieds de fixage, presseur ferme-produit, ventilateur de refroidissement à la sortie du tunnel inclus
- Fonctionnement en modalité automatique, semi-automatique, passage libre
- Echelle métrique pour le centrage des bobines
- Convoyeur du tunnel à vitesse variable contrôlé par inverter
- Flux d’air dans le tunnel réglable par des déflecteurs indépendants
- Tapis du tunnel avec barres en fibre de verre (brevet de SMI en concession pour l’usage)
- Système de refroidissement du four
- Système de contrôle FLXMOD® pourvu de :
- interface opérateur à écran tactile en couleurs 7″ pouces wide coulissant sur toute la longueur de la machine
- PLC
- inverter avec lecture à encoder intégrée
- modules de commande IN/OUT
- Possibilité de mémoriser jusqu’à 50 cycles de travails différents
- 4.0 industry compliant
- Conformité aux normes CE
